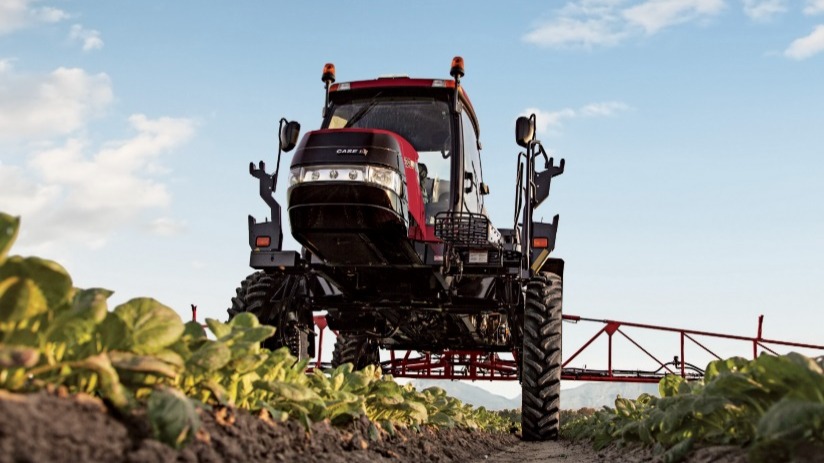

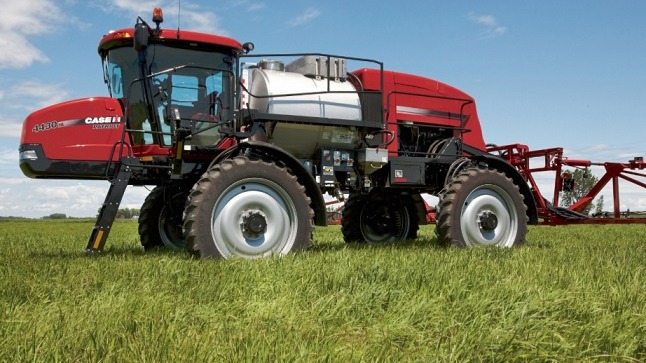

CASE IH PATRIOT 4430

Опрыскиватели серии Patriot 4430 универсальны, оставляют меньшее число колей и обладают более высокой скоростью перемещения по влажным поля. Patriot имеют прочную устойчивую конструкцию и высокие агротехнические показатели, что позволяет наиболее эффективно обрабатывать культуру. Машины имеют небольшой вес и минимизируют уплотнение грунта.

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Конфигурация с передним расположением кабины и задним расположением двигателя опрыскивателя Case IH Patriot обеспечивает высокую производительность. Благодаря этой конструкции статический вес кабины и двигателя распределяется на передний и задний мосты. Динамический вес контейнера материала — это центр машины, поэтому вес распределяется между мостами, даже если контейнер заполнен, а стрелы выдвинуты. Благодаря равномерному распределению веса снижается образование колеи и уплотнение грунта в любых погодных условиях, работа в полях выполняется быстрее и в больших объемах.
ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ КОНСТРУКЦИИ
Сверхпрочная рама изготовлена из цельных сварных прямоугольных стальных труб. Обеспечивает их прочность и долгий срок службы. Прочная рама с малым прогибом не только защищает кабину, бак с продуктом и силовую установку от нагрузок в поле, но также служит устойчивым опорным элементом для установки штанг опрыскивателя. Опрыскиватели оснащены прочными и жесткими штангами из больших трубок прямоугольного сечения с диагонально расположенными крупными опорными элементами, число которых уменьшено. Независимая установка правой и левой штанг, а также полный отвод штанги и наконечника штанги обеспечивают хорошую сопротивляемость напряжению от нагрузки при работе в полях с неровной поверхностью. Пневматическая подвеска с продольным рычагом обеспечивает мягкий ход машины в любых условиях. Система подвески отлично амортизирует вертикальные и поперечные нагрузки по сравнению с аналогами. Дополнительная активная подвеска идеально подходит для выполнения легкой работы на холмистой местности.

СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ СЕКЦИЯМИ ACCUBOOM

Система автоматического управления секциями штанги AccuBoom автоматически отключает секции штанги, когда опрыскиватель входит в уже обработанную область, а затем включает секции при выходе из этой области. Система может использоваться на распрыскивателях, оснащенных контроллерами внесения Case IH Viper 4 или AFS Pro 700 и системой GPS. Система автоматического управления высотой штанги распознает изменения высоты грунта и соответствующим образом изменяет высоту штанги. Это не только снижает уровень утомляемости оператора и износа машины, но и увеличивает точность и степень покрытия внесения. Система складывания/раскладывания AutoFold Plus является частью комплекта штанги Case IH 36,5 м (120 футов). Одним нажатием переключателя внутренняя, средняя и внешняя секции полностью раскладываются, а высота центральной секции уменьшается до последнего установленного значения всего за 30 секунд. Благодаря функции возврата к значению высоты можно не думать о высоте штанги при перемещении по полю. Конструкция с параллельными рычагами обеспечивает необходимую производителям и продавцам универсальность благодаря диапазону смещения, достигающему 1,65 м (65 дюймов) для моделей 3330/4430 и 1,60 м (63 дюйма) для моделей 3230 для опрыскивания перед посадкой, после цветения и в промежутках между ними.

ТОЧНОСТЬ ВНЕСЕНИЯ

Мгновенное управление уровнем потока осуществляется системой Aim Сommand, которая автоматически регулирует длительность импульса с помощью соленоида на корпусе форсунки. Это обеспечивает постоянную норму внесения с конкретным, стабильным значением давления даже при изменении скорости опрыскивателя и состояния поля. Три удобно расположенных переключателя позволяют управлять системой с помощью кончиков пальцев. Для выбора системы AIM Command или обычных параметров опрыскивания или давления. Система AIM Command обеспечивает стабильные нормы внесения и давления даже при изменении скорости. Постоянное давление при опрыскивании поддерживается благодаря независимой системе управления давлением. Усовершенствованная система выравнивания позволяет поддерживать одно из двух предустановленных значений давления для выравнивания при смещении на ходу. Можно увеличивать среднюю скорость перемещения по полю на одну, две или три мили в час, не заботясь об изменении давления. Благодаря независимому управлению скоростью, давлением и потоком AIM Command увеличивает производительность опрыскивателей и снижает расходы на каждый обработанный гектар. Система AIM Command обеспечивает лучшее внесение на каждом участке поля. Это устранит возможность внесения пониженных или повышенных доз химикатов даже на поворотах и углах. Стабильность давления в штанге и размера капель контролируется в диапазоне скоростей 8:1. AIM COMMAND PRO(опция) обладает существенными улучшениями, повышая точность. Поправка на поворотах: различные части штанги перемещаются с различной скоростью, они будут выполнять опрыскивание с необходимой скоростью на основе запланированной нормы. Осуществляется контроль перекрытия полосы на отдельных форсунках: уменьшены пропуски, излишнее распыление и перекрытия; предотвращение чрезмерного внесения, повреждения культуры; потенциальная экономия химикатов; экономия вложений помимо AccuBoom; регулировка перекрытия от 0% до 100%.

ЭФФЕКТИВНАЯ МОЩНОСТЬ

PATRIOT 4430 обеспечивают оптимальную эффективность при использовании в поле и максимальное тяговое усилие даже в самых тяжелых условиях. Линейный 6-цилиндровый двигатель Case IH FPT объемом 6,7 л с турбонаддувом, последующим охлаждением и электронным управлением. Модель 3330 развивает базовую мощность 250 л.с. (пиковая мощность 270 л.с.). Гидростатическая система привода имеет параллельную конструкцию с поперечным потоком и использует насосы переменной производительности и приводы, рассчитанные на высокую нагрузку. При проскальзывании колес противобуксовочная система обеспечивает достаточный поток масла на противоположные колеса, чтобы проехать через тяжелый участок пути.

ПРОСТОТА ЭКСПЛУАТАЦИИ

Опрыскиватели Case IH Patriot разработаны таким образом, что их техническое обслуживание можно выполнить быстро и эффективно для скорейшего возврата к работе. Конструкция с открытой архитектурой позволяет легко получить доступ к компонентам под рамой опрыскивателя. Лестницы, мостки и платформы расположены на возвышении. Опрыскиватели моделей Patriot оснащены легкими, легко открывающимися капотами, которые обеспечивают простой доступ к компонентам обслуживания. Эжектор из нержавеющей стали с простым доступом разработан для обеспечения простой и эффективной работы. Эжектор для подачи химикатов опускается до уровня груди, затем легко убирается и не мешает в работе. Крышка люка топливного бака на опрыскивателях моделей Patriot сдвигается вперед и обеспечивает быстрый и простой доступ для заправки дизельным топливом и жидкостью для очистки дизельных выхлопных газов (DEF). Топливные баки имеют большой размер, который позволяет выполнять опрыскивание на протяжении всего дня.

Характеристики CASE IH PATRIOT 4430

Самоходные опрыскиватели
Объем двигателя, л
8,7
Двигатель
Case IH FPT, однорядный, 6 цилиндров,с турбонаддувом и с последующим охлаждением и электронным управлением, дизельный, стандарт Tier 4 (дополнительно Tier 2)
Промывочный бак, л
265
Пенный маркер
система пенного маркера большого объема 208 л. Подача воздуха от турбонагнетателя (стандартная комплектация) или воздушного компрессора (дополнительная комплектация)
Насос продукта
ггдромотор с центрифужным насосом с приводом от системы управлением продуктом
Управление опрыскивателем
Case IH SCS 5000, Case IH AFS Pro 700 или Case IH Viper Pro
Топливный бак, л
530
Рулевое управление
рулевое управление с гидроусилением с главным/подчиненным цилиндрами с перефазировкой
Подвеска
4-колесная независимая с продольным рычагом, стандартная по упругости и амортизации/ активная подвеска устанавливается дополнительно
Отвод конца крыла, м
1,7 / 3,2 / 2,7
Полный отвод штанги
30 градусов
Высота регулировки штанги см
48-213
Длина штанги
18,3/27,4 м, 18,3/30,5 м или 18,3/27,4/36,5 м с самовыравниванием
Радиус поворота
7,5 м от средней линии заднего моста
Дорожный просвет, см
135
Размер шин
320/90R46, 380/90R46, 380/90R46 Michelin, 650/65R38 и 620/70R38
Колесная база, м
4,1
Общая ширина
колеса втянуты: 3,5 м колеса выдвинуты: 4,5 м
Общая высота, м
3,7 м
Общая длина, м
8,9
Расстояние между форсунками
50,8 см от центра или 50,8-76,2 см с расстоянием 76,2 см по центру
Размер бака для раствора (конструкция из нержавеющей стали или стали с полимерным покрытием), л
4542
Сухой вес, кг
12 256/12 936
Скорость движения, км/ч
48
Регулировка колеи
305-399 см с гидравлическим управлением из кабины, с ручной остановкой с шагом 2,5 см на колесо
Привод
гидростатический штатный, на 4 колеса
Максимальный крутящий момент, Нм
1470
Пиковая мощность, л.с.
356
Номинальная мощность, л.с.
325
